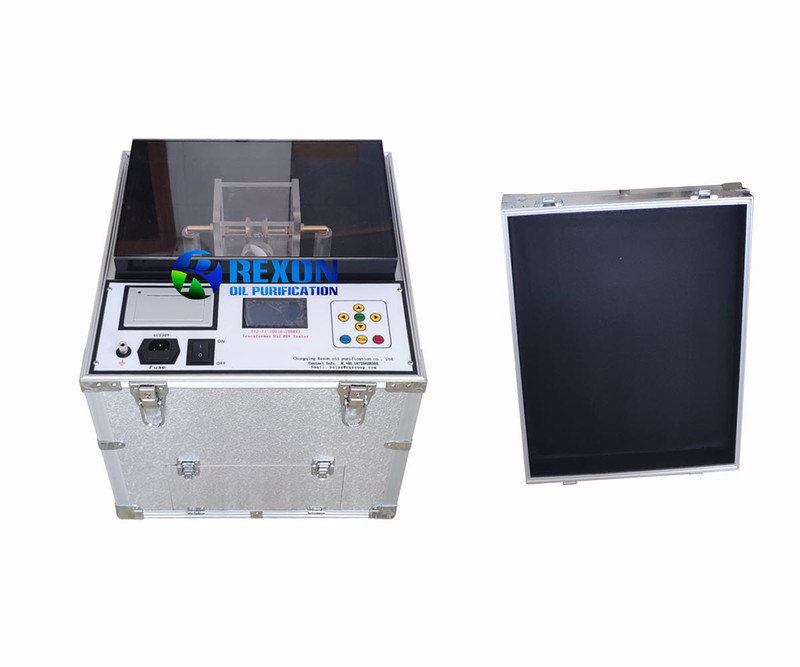

Taşınabilir Otomatik İzolasyon Yağı BDV Denetleyicisi Serisi IIJ-II

Uygulama

IIJ-II serisi taşınabilir ve tamamen otomatik yağ testeresi, yalıtım yağının dielektrik sertliğini, 0'dan 60KV, 80KV ve 100KV BDV değeri testini test etmek için uygulanır.İzolasyon Yağı Orta Güç IEC156 Test Yönteminin gereksinimlerine göre tasarlanmıştır.Doğru şekilde programlandıktan sonra otomatik olarak yükseltme, aşağı inme, karıştırma, görüntüleme ve baskı fonksiyonlarına sahiptir.Kontrol sisteminin kısmen otomatik olarak izole edilmesini sağlamak için HV kesimi 10 saniye içinde çalışacaktır.Taşınabilir tasarım, proje yerinde kullanım için daha uygundur ve taşımak için uygundur, aynı zamanda test edeni temiz ve güvenli tutabilir.

Teknik parametreler

1Güç kaynağı: 220 V AC, 50Hz

2Çıkış Voltajı: 0-100KV AC

3Kapasite: 2.0KVA

4Test voltajının yükselme hızı: Yaklaşık 2 KVA/S

5Basınç testi hızı: %3

6. Bölünme duyarlılığı: < 2KV

7Dalga şekli bozulması: ≤3%

8Çökme süresi: ≤10 ms

9Çalışma ortamı: sıcaklık: 0-40°C,

Nem:< 85% (Nitelikli Nem)

10Depolama ortamı: sıcaklık: -20 ila 60 °C, nem:< 75% (Relatif Nem)

11. Çalışma yüksekliği: < 1500 metre. (1500m'den fazla ise özelleştirilebilir)

12Test hücresi: 300 ila 500 ml hacimli cam, koruyucu kapak ve karıştırıcı.

13Elektrotlar: Paslanmaz çelik küresel 36 mm çap/yarım küresel 25 mm yarıçap, IEC-156'ya göre 2.5 mm boşluk.

14Yağ örneğinin başlangıç bekleme süresi: 180 saniye

Yağ örneğinin ara bekleme süresi: 60 saniye

Yağ örneğinin ipleme süresi: 60 saniye

Birbiri ardınca yapılan test sayısı: 6

15Boyut ve Ağırlık

Paketlenmeden önce: 475 × 485 × 485 mm

Net Ağırlığı: 45 KGS

Ambalajlandıktan sonra: 490 × 495 × 495 mm

Brüt Ağırlık: 50 KGS
